名前:スクリューフォースプレプレス
ブランド:シノリオン
モーター:速度調節可能なモーター
原材料は,高圧下でスクリューフォースプレスによってプレプレスされます. 速度調整モーターは,スクリュー速度と作業力を制御します.耐久性や硬度が高くなるので 負荷処理システムを使う.
|
詳細情報 |
|||
| タイプ: | 煉炭機械 | 適用される産業: | エネルギーと鉱業 |
|---|---|---|---|
| 体重 (kg): | 1650 | 展示室の場所: | カナダ,イギリス,米国,ブラジル,メキシコ,ロシア,アルゼンチン,スリランカ,オーストラリア |
| ビデオ出勤検査: | 提供 | 機械試験報告: | 提供 |
| 販売形態: | 新しい製品 2020 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター | 条件: | 新しい |
| 生産能力: | 1-30 t/h | エンジンの種類: | ACモーター |
| サイズ (L*W*H): | 3905*3992*2250mm | 保証: | 18ヶ月 |
| 名前: | 鋼のスラッグ / 鋼のスクラップ / 飛ぶ灰 / 泥のボールブリケット機 | キーワード: | 石灰岩のブリケッティング機械 |
| 原材料: | 石灰 / 石灰 / 鉄 / 鋼渣 / 鉄破片 / 飛ぶ灰 / 泥 | 適用する: | 燃料 金属 化学 鉱業 料理 |
| 練炭の形状: | 丸い四角い枕 円形 円形 | 設置: | エンジニアの指導の下 |
| 使用: | 高強度,高硬さ,高密度ブリケットを取得 | 煉炭のサイズ: | 20～80mm |
| プロロードシステム: | 高力スクリュー圧力システム | 水力系: | 高い作業プレスとオーバーロード保護のためにインストール |
製品の説明
製品説明

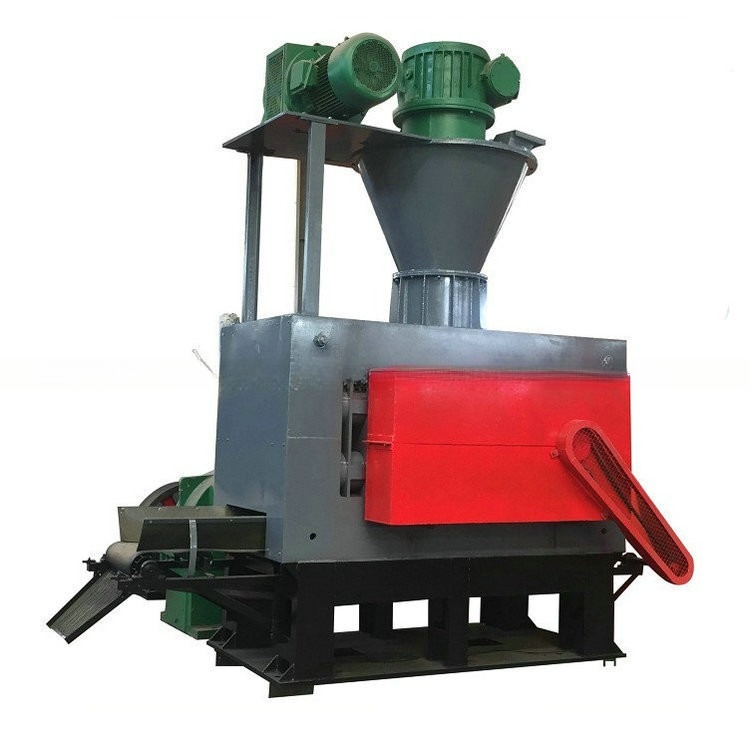

良い品質の石灰/石灰石/鉄/スクラッグ/スクラッグ/フライアッシュ/スラッドボールブリケット機
GYシリーズの高圧ダブルシャフトブリケッティングプレス機は,継続的な改善の後,一般的な乾燥粉末ブリケッティングプレス機に基づいて開発されています.特に エネルギー消費を減らすことブリケットの質とコンパクト性を向上させる.ダブル出力軸減速器構造を採用することで,ロールの精度が向上する.減速器の作業性能と使用寿命を改善するために硬化された表面ギアを使用する.プレスプレッシャーシステムは速度調整可能なモーターを採用■すべての耐磨部品は耐磨合金材料で溶接されています.圧力を調整する機能と,圧力を過負荷するときに保護機能と,液圧ステーションは独立して配置されています.圧縮前スクリュー強制給餌によって, 圧縮前圧縮, 圧縮前圧縮, 圧縮前圧縮, 圧縮前圧縮, 圧縮前圧縮, 圧縮前圧縮, 圧縮前圧縮,高硬度ブリケット (マグネジアなど)鉄粉,化学工業,石炭および耐火産業に広く使用されています. 特に石灰,鉄,鉄渣,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄脂,鉄の破片飛ぶ灰,泥など
ボールプレス機 石炭生産ライン ブリケット機
1圧縮されたブリケットの高い強度と高いブリケット比率で,原材料はよく圧縮することができます. ローラー表面のより良い適用結果,より長い使用寿命;
2. 二重出力軸減速器の構造を採用し,ロール精度を向上させ,作業性能と使用寿命を改善するためにハード表面のギアを使用します.
3プレプレッシングは速度調整モーターを採用し,すべての磨損部品は耐着合金で溶接され,作業性能と使用寿命が向上します.
4水力装置は,圧力を調整する機能と過負荷時の保護機能を持つ独立して配置されています.
詳細な画像
乗荷するシエテム

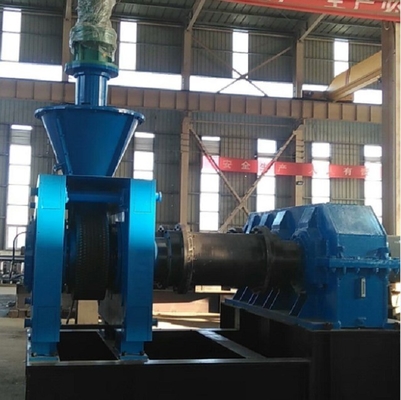

二重出力軸の減速機
このブリケット機械の減速機は,特別な重量,重用硬化減速機です,一般的な単軸出力減速機と比較して, this reducer is a dual- shaft reducer to ensure two pressure shape of briquette machine are both drive shaft (the difference between the drive and passive shaft with the conventional pressure ball machine)操作が安定した
クープリング部品
名称:コップリング
機能:減速機と機械を接続する
クープリングは,減速器とメインマシンを接続し,一般的なブリケットマシンと異なる構造を持っています.
普通の機械のコップリングは,通常のフレンズ式コップリングです. 2つのシャフトと合計で2つのコップリングを接続します. しかし,この機械のコップリングは4セットです.すべてのそれらの内部ギア歯は,曲げた袖コップリングです.
ブリケッティングプレス機のロール
名称:プレス ブリケティングプレス機のロール
材料:9Cr2Mo
表面硬さ:HRC58-62
プレスロールの材料は 耐磨性や硬さで十分であると証明しましたプレスロールの使用寿命も改善しました.
オイルシリンダー
他のパワーパーツと一緒に一緒に動作する液圧装置は,ブリケットロールの作業圧が十分であることを確認します.
二重軸高力ブリケット機の最大推力は500Tになります.それはブリケットの品質が非常に良いことを確認します.
この間,液圧装置は圧力を調整し,過負荷時に保護機能を持つことができます.
水力オイルポンプステーション
水力システムの作業介質は水力源で,水力源の核は水力油ポンプです.他の補助油源がない場合,液圧ポンプのオイルは,システムの石油の需要よりも大きい必要がありますタンク,オーバーフローバルブと同時に制御と安定した油源の圧力の効果があります.
作業原理
新しい設計 高圧の二重軸石灰岩ブリケッティングプレスマシン 作業原理
材料は,作業中に一定の体積で均等にブリケット機械のプレプレス装置に圧迫され,プレプレス装置で安定した材料の位置を維持しなければならない.装置のプレスリングスプリングは,ダブルロール間の間隙に材料を強制する材料をプレスし,ペアロールのアーチロープに移動します.同じ形状のロールピットはロール表面に均等に分布します.2つのペアロールは,固定速度で回転し,取り込み駆動によって逆方向に回転する.ローラーがローリングを引っ張って ローラーを圧縮します弾力と重力によってボールが離れるローラーは,バッチ生産を実現するために,モーターの連続的な動作で,定期的に材料を圧縮し,形成するために回転します.
プレスロールの空白
鋳造後のプレスロール食事療法
テクニカルパラメーター
|
モデル
|
ローラー・ディア
|
ローラー幅
(mm)
|
総圧
(T)
|
最大線特異圧 (t/cm)
|
メインモーター電源 (kW)
|
容量
(t/h) |
体重 (t)
|
|
GY520-196
|
520
|
196
|
150
|
8
|
55
|
2.2-3.5
|
13.7
|
|
GY650-205
|
650
|
205
|
220
|
11
|
90
|
4から6だ5
|
19.2
|
|
GY750-320
|
750
|
320
|
200
|
6
|
110
|
7から10
|
24.5
|
|
GY750-280
|
750
|
280
|
300
|
11
|
185
|
6 - 8 だった5
|
34
|
|
GY800-350
|
800
|
350
|
380
|
11
|
200
|
8〜10
|
39.3
|
|
GY1000-460
|
1000
|
460
|
350
|
8
|
250
|
10〜15
|
50
|
|
GY1000-500
|
1000
|
500
|
450
|
9
|
280
|
14 から 17 まで
|
58.5
|
|
GY1000-500
|
1000
|
500
|
500
|
10
|
315
|
15〜20
|
58.5
|
|
GY1000-900
|
1000
|
900
|
450
|
5
|
280
|
25〜30
|
63
|
|
GY1000-900
|
1000
|
900
|
540
|
6
|
185*2
|
30~35歳
|
59.3
|
|
GY1200-900
|
1200
|
900
|
800
|
8
|
280*2
|
40
|
110
|
最終的なブリケット
新しいデザインの超高圧のダブルシャフトブリケットプレス機によって作られる
1ブリケット形: 円形,平面,枕形.
2ブリケットサイズ:20-80mm
3ブリケット材料:石炭,木炭,コックス,石灰,鉄,鋼のスラッグ,鋼のスクラップ,飛ぶ灰,泥など
ブリケットのハードテスト
|
試験対象:アルミ灰
|
|
|
|
ブリケットサイズ
|
40*25*20mm
|
|
|
破れたピーク
|
1635.6N
|
|
|
試験時間
|
20個のブリケット
|
|
|
平均値
|
1036N/ブリケット
|
|

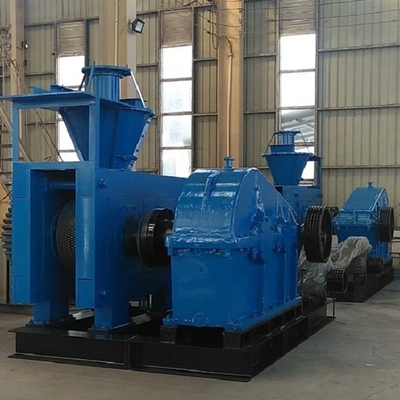

製造ショー
