詳細情報 |
|||
| タイプ: | 煉炭機械 | 適用される産業: | 製造業,エネルギー,鉱業 |
|---|---|---|---|
| 体重 (kg): | 1300 | 展示室の場所: | ない |
| ビデオ出勤検査: | 提供 | 機械試験報告: | 提供 |
| 販売形態: | 普通の製品 | 基本部品の保証: | 1 年 |
| 基本構成要素: | エンジン、軸受け、モーター、ギヤ | 条件: | 新しい |
| 生産能力: | 2t/h 木炭用ブリケットライン | エンジンの種類: | ACモーター |
| サイズ (L*W*H): | 2026*1530*1760mm | 保証: | 3 年 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | 原材料: | 木炭の罰金 |
| 容量: | 2t/h 木炭用ブリケットライン | 適用する: | ブリケットに木炭を塗る |
| 名前: | 木炭用ブリケットライン | 練炭の形状: | 枕の形の木炭のブリケット |
| 電圧: | 380V 50HZ 3相 | 煉炭のサイズ: | 45*26mm |
| ローラー材料: | 65MN | ||
製品の説明
Sinolion は 2tph 木炭活性炭ブリケットマシンの設計を供給します
購入者の要件に応じて、当社は 2t/h の木炭ブリケット ラインの設計と製造を提供します。当社の設計の明らかな利点は、低コスト、高度な自動化です。高度な処理技術、高品質の設備、シンプルで安定した制御システム、最高のアフター サービスを導入することで、当社の顧客の木炭ブリケット生産ラインは、出力と品質の両方で顧客の要件を満たすことができました。
原材料情報および技術基準
原材料情報 | 技術要件 |
原材料: 炭粉 | 処理能力：2t/h木炭ライン |
材料水分:≤16% | ブリケットサイズ：45mm、厚さ：32mm |
材料サイズ: ≤10mm | ブリケット形状：丸型 |
ブリケットのCCS：80〜100kg/ブリケット |
顧客の要求を満たすために、当社のエンジニアはこの 2t/h 木炭ブリケット ラインのいくつかのスキームを設計しました。
弊社のエンジニアがお客様と共同で作成した木炭練炭ラインのプロセスフローチャートは以下の通りです。
木炭練炭ライン関連機器
2t/h木炭ブリケットラインの供給範囲には、ベルトコンベア（4セット）、ホイールグラインディングミキサー（2セット）、バインダー撹拌ポット（1セット）、ボックスフィーダー（1セット）、SLB-360モデルブリケットマシン（1セット）、ベルトコンベア（4セット）、メッシュベルトドライヤー（1セット）、電気制御キャビネット（1セット）が含まれます。
1.ピット
ピットの図面を提供し、購入者が建設しました
木炭練炭ラインの2輪粉砕ミキサー
撹拌機用に特別に設計されています。2 つの 1500kg ローラーと内部および外部のスクレーパーを備えており、撹拌および粉砕時に接着材料を短時間でよく混ぜることができます。材料のさまざまな割合に応じて、毎回 700～1000kg の材料を追加し、2～4 分間撹拌します。この機械には自動排出装置が備わっているため、労力を大幅に節約できます。
モデル | S1120 |
設計容量（kg/時間） | 木炭100～300kg |
撹拌時間(分/時間) | 3-5 |
ランナーホイールサイズ(mm) | 750×240mm |
電力(kw) | 15 |
色 | 青 |
全体サイズ（mm） | 2000*900*1800 |
数量(セット) | 1 |
3.スポンジ炭ブリケットラインのボックスフィーダー
ホイールグラインディングミキサーはバッチミキサー（入力、出力）であり、ボックスフィーダーは混合後に材料を一時的に保管し、ブリケットマシンが正常に動作し、スムーズに供給できるようにします。
モデル | 650 |
ベルト幅(mm) | 600mm |
電力(kw) | 7.5 |
色 | 青 |
全体サイズ（mm） | 3000*650*670 |
数量(セット) | 2 |
4.木炭練炭ラインのバインダー撹拌ポット
撹拌された接着剤は、定量容器で制御することも、泥ポンプで適時に制御することもできます。その後、比例してローラーローリング混合装置に追加され、材料と混合されます。撹拌タンクの両底には、機械と泥ポンプを接続してローラーローリング混合装置に定量的に供給するためのT字継手があります。
モデル | Φ1.0×1.2 |
層をかき混ぜる | 3 |
電力(kw) | 3 |
リデューサー | ビルデ13 |
毎回の容量 | 630L |
色 | 青 |
全体サイズ（mm） | Φ1200*2300 |
数量(セット) | 1 |

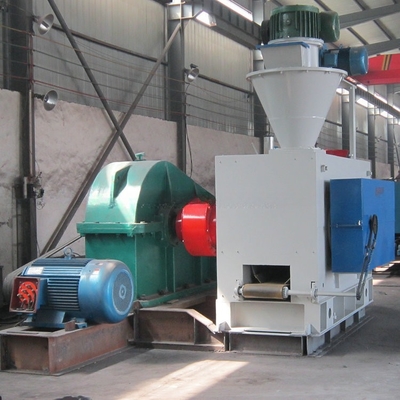

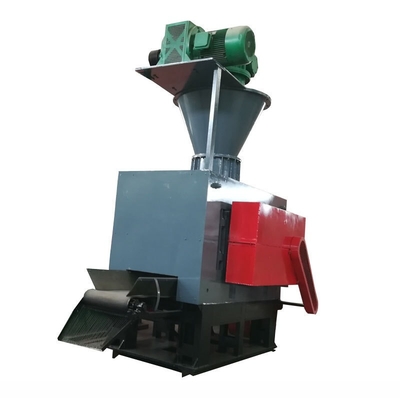

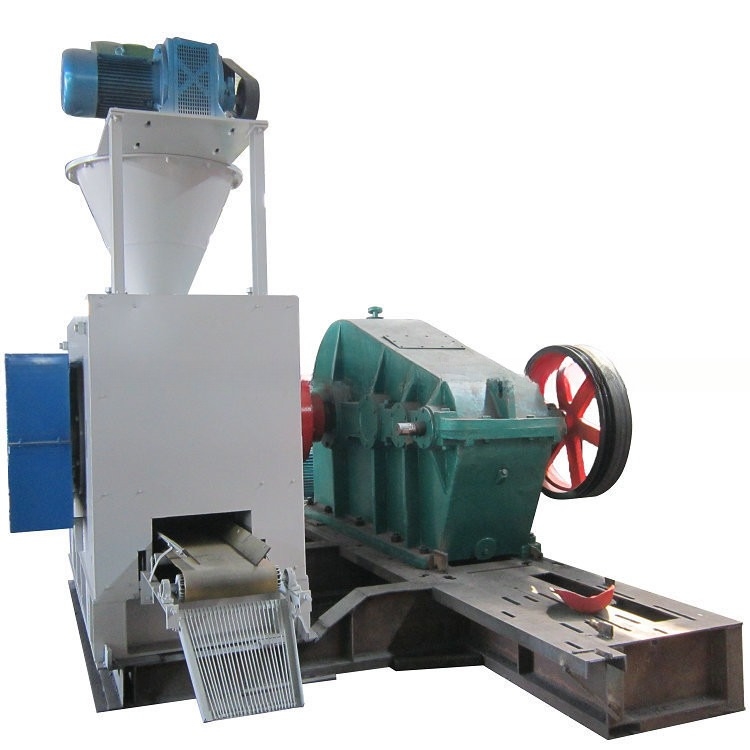

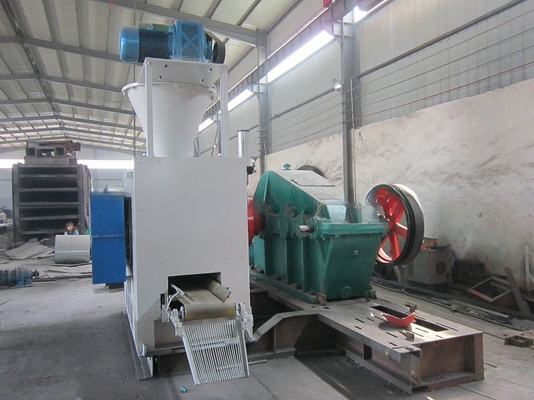

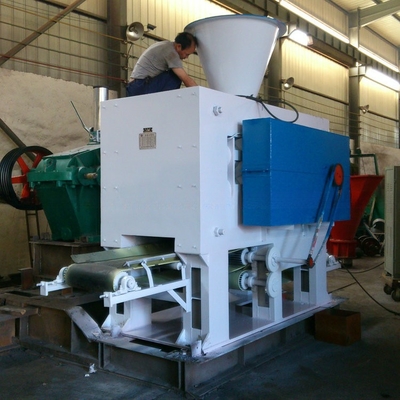

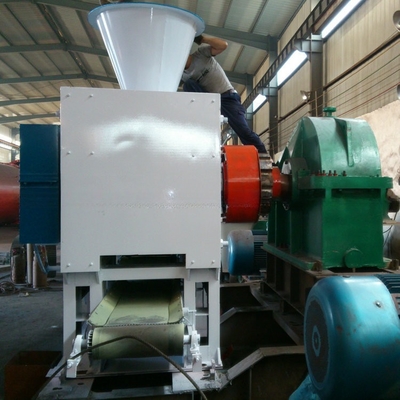

5.木炭ブリケットラインのブリケットマシン
この機械は、プレスにより、鉱物粉、金属粉、石炭粉、コークス粉、木炭粉などのさまざまな材料を成形できます。ペアローラーによる強制圧縮を使用しているため、製品は高密度、高強度、高硬度を備えています。また、この機械のプレスローラーは耐摩耗性に優れているため、プレスローラーの耐用年数が効果的に長くなります。
モデル | SL360 について |
リデューサー | ZQ350 |
モーターモデル | Y132M-4 |
モーター出力(kw) | 7.5 |
ローラーサイズ(mm) | 360*250 |
ローラー材質 | 65Mn |
色 | グレー |
全体サイズ（mm） | 2260*1530*1760 |
数量(セット) | 1 |
ブリケットマシン圧力ローラー
ローラー | SLB-360 | 1250-850 |
ローラー材質 | 65Mn | 亜鉛Cr15SiMn |
ブリケットサイズ | 45×26mm | Φ25×13mm |
ブリケット形状 | オブラート | オブラート |
ローラー直径 | 360mm | 850mm |
ローラー幅 | 250mm | 350mm |
6.炭炭用メッシュベルト乾燥機
木炭ブリケットメッシュベルト乾燥機の動作原理は次のとおりです。木炭ブリケットはメッシュベルトに均等に敷かれ、伝動装置によって駆動され、材料は乾燥機内で前後に移動し、熱風が材料を通過し、水蒸気がウィープホールから排出され、乾燥の目的を達成します。乾燥機は標準セクションで構成されています。場所を節約するために、乾燥機は多層にすることができ、一般的な構造には2つの部屋がある3層と2つの部屋がある5層があります。長さは6〜40メートル、有効幅は0.6〜3メートルです。
モデル | 26.5*2.44*5(層) |
リデューサー | 74 イギリス |
モーター出力(kw) | 7.5*2 |
メッシュベルト直径（mm） | 3 |
色 | ライト |
ファン | Y5-48 NO-8C |
ファン電力（kw） | 22 |
ファン数量（セット） | 4 |
全体サイズ（mm） | 26500*2440* 5層 |
数量(セット) | 1 |
